久久av高潮av无码av,国产精品久久人妻无码网站仙踪林 ,97人妻精品一区二区三区,国产麻豆剧传媒精品国产av

您好，歡迎訪問眾君意尼龍改性中心官網(wǎng)！
400-8118-928

PA6 BL3240 切片 拉絲級

PA6 BL3240 切片 拉絲級

發(fā)布日期：2021-11-02 00:00:00　瀏覽次數(shù)：

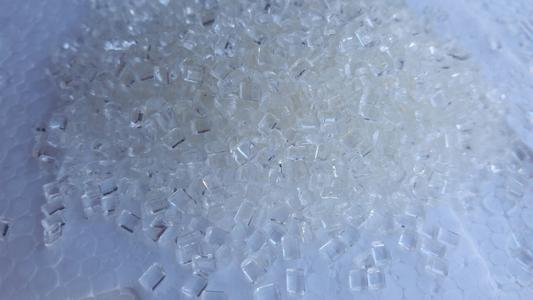

PA6  BL3240 切片 拉絲級：

     化學(xué)和物理特性
     PA6的化學(xué)物理特性和PA66很相似，然而，它的熔點較低，而且工藝溫度范圍很寬。它的抗沖擊性和抗溶解性比PA66要好,但吸濕性也更強。因為塑件的許多品質(zhì)特性都要受到吸濕性的影響，因此使用PA6設(shè)計產(chǎn)品時要充分考慮到這一點。為了提高PA6塑膠原料的機械特性，經(jīng)常加入各種各樣的改性劑。玻璃就是常見的添加劑，有時為了提高抗沖擊性還加入合成橡膠，如EPDM和SBR等。
     注塑工藝
     干燥處理：由于PA6很容易吸收水分，因此加工前的干燥特別要注意，如果材料是用防水材料包裝供應(yīng)的，則容器應(yīng)保持密閉。如果濕度大于0.2%，建議在80℃以上的熱空氣中干燥16小時。如果材料已經(jīng)在空氣中暴  露超過8小時，建議進行溫度為105℃，8小時以上的真空烘干。融化溫度：230-280℃，對于增強品種為250-280℃。模具溫度：80-90℃。模具溫度很顯著地影響結(jié)晶度，而結(jié)晶度又影響著塑件的機械特性。
     產(chǎn)品物性表：
 性能名稱 測試方法條件 單位 典型值
密度   GB/T1033 -- 1.23
拉伸伸長率 ASTM % 77.7
熱變形溫度 ASTM ℃ 69.1
彎曲模量    GB /T9341 Mpa 3197
熔點 ASTM ℃ 225
彎曲強度 ASTM Mpa 119.3

關(guān)于PA6 BL3240 切片 拉絲級的信息，如果你有相關(guān)材料的需求或者技術(shù)問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術(shù)手機同微信：18621317168 誠摯歡迎您的來電！

參考資訊與技術(shù)服務(wù)
400-8118-928
