久久av高潮av无码av,国产精品久久人妻无码网站仙踪林 ,97人妻精品一区二区三区,国产麻豆剧传媒精品国产av

您好，歡迎訪問眾君意尼龍改性中心官網(wǎng)！
400-8118-928

注塑件出現(xiàn)龜裂汽白，這樣解決妥妥的

注塑件出現(xiàn)龜裂汽白，這樣解決妥妥的

發(fā)布日期：2020-07-30 00:00:00　瀏覽次數(shù)：

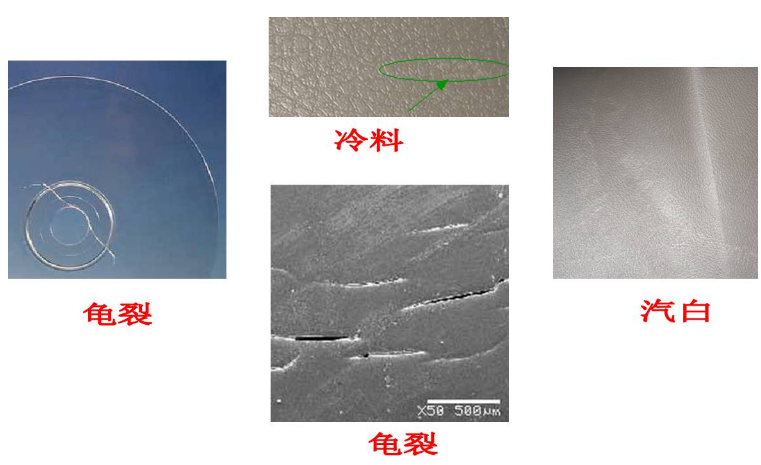

  什么是龜裂汽白？
  龜裂汽白：龜裂是塑料制品較常見的一種缺陷，包括制件表面絲狀裂紋、微裂、頂白、開裂及因制件粘模、流道粘模而造成創(chuàng)傷，按開裂時間分為脫模開裂和應力開裂。
  產生的主要原因是由于應力變形所致（主要有殘余應力、外部應力和外部環(huán)境所產生的應力變形）。
  二、如何改善？
  1.材料方面：適當使用脫模劑，注意經(jīng)常消除模面附著的氣霧等物質；
  §  成型加工前對物料進行充分的干燥處理；
  §  注意選用不會發(fā)生開裂的涂料和稀釋劑。
  2.成型工藝：
  §  避免塑化階段進料不良而卷入空氣；
  §  提高熔體溫度和模具溫度，保證熔體流動的基礎上，應盡量降低注塑壓力；
  §  降低螺桿轉速、注射速度，減緩熔體通過澆口初期的速度，采用多級注塑；
  §  調節(jié)開模速度與壓力，避免因快速強拉制品造成脫模開裂；
  §  避免由于熔接痕，塑料降解造成強度遍地而出現(xiàn)開裂；
  §  通過在成型后立即進行退火處理來消除內應力而減少裂紋的產生。
  如果塑件表面已經(jīng)產生了龜裂，可以考慮采取退火的辦法予以消除。退火處理使以低于塑件熱變形溫度5℃左右的溫度，充分加熱塑件1小時左右，然后將其緩慢冷卻，最好是將產生龜裂的塑件成型后立即進行退火處理，這有利于消除龜裂。但龜裂裂痕中留有殘余應力，涂料中的溶劑很容易使裂痕處發(fā)展成為裂紋。


*眾君意可根據(jù)客戶需求的技術標準及時開發(fā)出適合客戶應用要求的產品，如有需要請電話直接聯(lián)系我們。


關于注塑件出現(xiàn)龜裂汽白，這樣解決妥妥的的信息，如果你有相關材料的需求或者技術問題，請撥打免費電話：4008-118-928 與我們溝通交流，技術手機同微信：18621317168 誠摯歡迎您的來電！

技術服務與產品應用
400-8118-928
